Modul optik warna: WDM, WDM dan SDM



Mari kita bahas beberapa skenario untuk modul optik dan fronthaul 5Gmodul optik.

Diagram di bawah menunjukkan solusi penggerak serat optik langsung. Dalam konfigurasi yang paling umum, stasiun pangkalan memiliki tiga sektor, yang memerlukan tiga modul optik. BBU/DU di ujung lain serat memerlukan tiga modul optik tambahan.

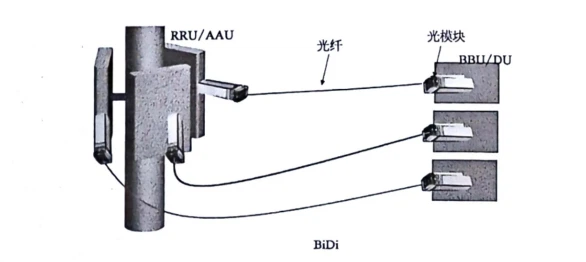

Gambar di bawah menunjukkan solusi fronthaul BiDi.

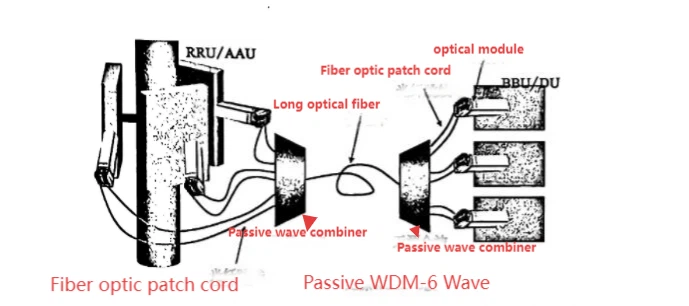

Gambar di bawah menunjukkan fronthaul serat optik pasif. Mari kita jelaskan menggunakan metode 6 panjang gelombang (prinsip metode 12 panjang gelombang serupa). "Cahaya berwarna" berarti serat optik panjang di tengahnya membawa banyak sinyal yang ditransmisikan dalam mode multiplexing panjang gelombang.

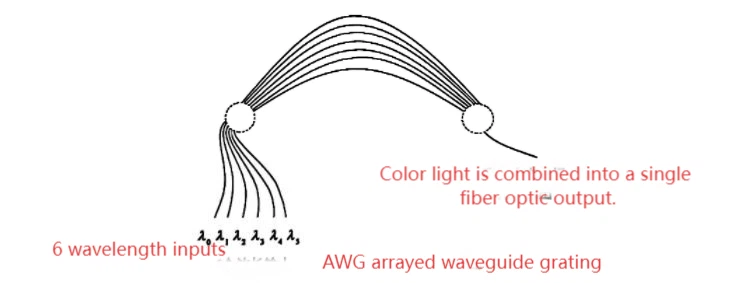

Enam serat optik terpisah dengan panjang gelombang berbeda digabungkan menjadi satu serat, atau panjang gelombang satu serat optik dipecah menjadi enam serat terpisah. Ini adalah fungsi penggabung/demultiplexer panjang gelombang.

Penggabung panjang gelombang pasif adalah perangkat yang tidak memerlukan catu daya eksternal; contoh yang umum digunakan adalah kisi pandu gelombang tersusun (AWG).





Fungsi utama AWG (Active Wavelength Division Multiplexing) adalah menggabungkan n port panjang gelombang menjadi satu. Namun, karakteristik penting lainnya adalah setelah desain selesai, hubungan antara port input/output dan panjang gelombangnya tetap.

Hal ini mengarah pada konsep multiplexing pembagian panjang gelombang semi-aktif (SWDM), yang salah satu ujungnya menggunakan WDM pasif dan ujung lainnya menggunakan pengontrol aktif. Ini digunakan untuk beralih antara jalur primer dan cadangan, dan untuk redundansi desain (lihat diagram di halaman berikutnya).

Solusi semi-aktif dapat digunakan dalam aplikasi yang lebih penting untuk mencegah kegagalan saluran.



Singkatnya:

Wavelength Division Multiplexing (WDM) menggabungkan beberapa panjang gelombang ke dalam satu serat optik untuk transmisi.

WDM aktif memungkinkan port panjang gelombang yang dapat dikonfigurasi, memerlukan catu daya dan sirkuit.

Multiplexing pembagian panjang gelombang pasif (WDM) adalah solusi-port dengan panjang gelombang tetap yang tidak memerlukan sirkuit konfigurasi tambahan, sehingga sederhana dan-hemat biaya.

WDM semi-aktif menggunakan multiplexing pasif di sisi yang lebih dekat ke antena dan kontrol aktif di sisi yang lebih dekat ke ruang kontrol pusat.
