Kemasan Modul Optik DSFP untuk Fronthaul 5G
Dec 06, 2025|
Apa itu DSFP?
Sederhananya, artinya samaSFP28 modul optik yang dikemas, kepadatan dua kali lipat dapat dicapai:
| Singkatan | Nama Lengkap Bahasa Inggris | Deskripsi Saluran |
|---|---|---|
| SFP | Bentuk Kecil-faktor Dapat Dicolokkan | Satu saluran (1× TX+RX) |
| DSFP | Bentuk Kecil Ganda-faktor Dapat Dicolokkan | Dua saluran (2× TX+RX) |
Salah satu tujuan protokol MSA ini adalah mencapai kepadatan dua kali lipat untuk fronthaul 5G dalam paket SFP28 yang sama.
Meskipun DSFP dan SFP memiliki faktor bentuk yang sama, keduanya berbeda dalam jumlah jari emasnya.
| Jenis | Nama Lengkap Bahasa Inggris | Jumlah Pin Listrik (pada konektor) |
|---|---|---|
| SFP | Bentuk Kecil-faktor Dapat Dicolokkan | 20 |
| DSFP | Bentuk Kecil Ganda-faktor Dapat Dicolokkan | 22 |
DSFP menambahkan dua pin lagi ke 20 pin SFP asli.
Resin PCB DSFP transparan, dengan jari emas ke-21 dan ke-22 ditandai dengan warna gelap.
Tampilan penampang-sisi jari emas menunjukkan dua pasang sinyal diferensial, memungkinkan satu modul optik mengirim dan menerima dua sinyal 25G dalam fronthaul 5G.

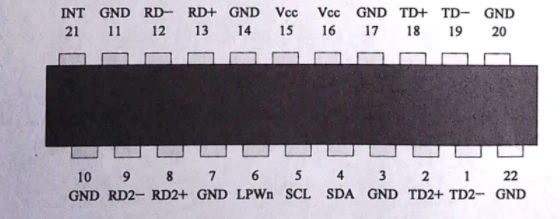

Lengkapi definisi 22 pin:
Mengenai modul lampu semi-terbuka berwarna dan semi-aktif 5G fronthaul Open-WDM
Dalam 5G, fronthaul mengacu pada jarak dari DU ke AAU. Biasanya, jarak transmisi modul optik pada metode akses fronthaul C-RAN adalah 5-10 km.

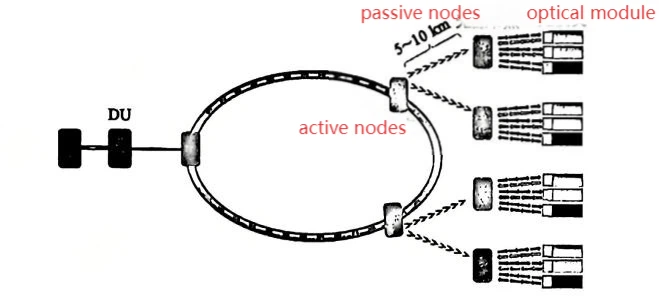

Biasanya, satu DU terhubung ke 6-10 AAU (lihat diagram di bawah).
Setiap stasiun pangkalan memerlukan antena untuk menjangkau 360 derajat. Konfigurasi paling sederhana adalah 3 antena per AAU, dengan masing-masing antena bertanggung jawab atas sektor 120 derajat. Oleh karena itu, setiap AAU memerlukan 3 pasang modul optik untuk transmisi sinyal.
3 pasang modul, 3 set modul transceiver.
Jika digunakan cahaya abu-abu, yaitu modul dengan panjang gelombang yang sama, maka terdapat 6 serat optik dari node ke antena, dan jumlah serat optik yang sama dari node ke DU.
Ini adalah fronthaul 5G yang legendaris, solusi penggerak langsung serat optik.
Jika penggelaran kabel serat optik menjadi lebih sulit, mengurangi jumlah serat dan meningkatkan kompleksitas modul optik adalah salah satu pendekatan yang mungkin dilakukan.
Misalnya, BiDi (jalur-tunggal, dua arah), dengan sepasang modul yang berbagi satu serat untuk transmisi dan penerimaan, menggunakan dua panjang gelombang untuk diferensiasi.
Ini menghemat setengah sumber daya serat optik.
Solusi serat optik berkode warna-yang diusulkan China Mobile dapat menghemat lebih banyak kabel serat optik, namun kerugiannya-adalah modul optik akan lebih sulit diterapkan.
Ini melibatkan satu stasiun pangkalan, tiga pasang modul, menggunakan enam panjang gelombang yang dimultipleks, dan transmisi data melalui serat optik tunggal.
Metode multipleksing 6 panjang gelombang ini menggunakan node aktif dan perangkat multipleksing pembagian panjang gelombang aktif (WDM) pada ujung masukan DU; di sisi stasiun pangkalan, ia menggunakan multiplexing/demultiplexing AWG pasif untuk memasok transmisi dan penerimaan tiga modul, dengan total enam panjang gelombang.
Skema fronthaul optik berwarna ini menggunakan satu simpul aktif dan satu simpul pasif, yang oleh China Mobile disebut "semi{0}}aktif".
Ketiga metode akses ini-penggerak langsung, BiDi, dan-cahaya berwarna semiaktif-memiliki persyaratan berbeda untuk modul optik.
Modul cahaya berwarna memerlukan enam panjang gelombang, dengan pita-dispersi rendah menjadi pita 0. Dalam rantai pusat data industri 100G (4 panjang gelombang × 25G) yang matang, laser 25G dapat ditemukan di pita 1271, 1291, 1311, dan 13314.
Sedangkan untuk dua panjang gelombang lainnya, cara memilihnya masih dalam diskusi di antara beberapa produsen peralatan.
Salah satu sarannya adalah menambahkan dua panjang gelombang baru.
Pendekatan lain adalah dengan memasukkan panjang gelombang, memperpendek interval panjang gelombang 20nm menjadi 10mm dan memperluasnya menjadi 12 panjang gelombang (Kuang Guohua menambahkan pada tahun 2021, dan skema penambahan dua panjang gelombang baru kemudian dipilih, dan skema penyisipan panjang gelombang tidak lagi digunakan).
