Pengujian Jaringan Optik untuk 100G/400G: Margin-Playbook Penerimaan Pertama

Aug 11, 2026|

Tautan Ethernet 100G atau 400G dapat muncul, melewatkan lalu lintas, dan masih menjadi kandidat yang buruk untuk penerapan produksi. Itulah masalah sentralnyapengujian jaringan optik untuk transceiver 100G dan tautan 400Galur kerja dirancang untuk menyelesaikannya.



Untuk penerimaan lapangan, validasi interoperabilitas, dan pemecahan masalah pasca{0}}pemasangan, pertanyaan yang berguna bukan sekadar, "Apakah transceiver berfungsi?" Dia:Berapa margin operasi yang tersisa sebelum tautan berhenti berfungsi dengan baik?



Panduan ini berfokus pada penerimaan tingkat-jaringan: transceiver, port host, jalur serat, kondisi konektor, perilaku FEC, suhu, dan beban lalu lintas sebagai satu sistem operasi. Jika persyaratan Anda adalah inspeksi masuk atau kualifikasi modul tingkat-pabrik, gunakan kamimodul-proses verifikasi transceiver optik tingkatsebagai batas uji terpisah.



Tautan yang Muncul Baru Lulus Tes Pertama



Pelabuhan ramah lingkungan menetapkan interoperabilitas dasar. Ini tidak menunjukkan berapa banyak-margin lapisan fisik yang tersisa. Untukpraktik terbaik pengujian jaringan optikOleh karena itu, penerimaan memerlukan bukti dari jalur pasif, daya optik, kualitas sinyal, perilaku BER/FEC, distribusi jalur, lalu lintas berkelanjutan, dan suhu, bukan sekadar status tautan.



Hal ini paling penting pada tautan{0}yang bergantung pada FEC. Penerima dapat terus mengirimkan lalu lintas pengguna yang bersih sementara kesalahan mentah sudah diperbaiki di bawah lapisan MAC. Dalam arsitektur Ethernet PCS 200G/400G, RS(544,514) menggunakan 544 simbol codeword yang berisi 514 simbol data, dengan simbol 10-bit dan kemampuan koreksi hingga 15 kesalahan simbol per codeword. Benarbukanmembuat satu ambang penerimaan BER universal, namun hal ini menjelaskan mengapa "kesalahan pasca-FEC=0" saja tidak memberi tahu kita sedikit tentang sisa margin koreksi. (Aliansi Ethernet)



Kami tidak akan menyetujui tautan 400G yang diterapkan dari laporan yang hanya berisi "tautan", beberapa ping berhasil, dan tidak ada paket yang hilang. Pengamatan tersebut merupakan pemeriksaan layanan yang berguna; mereka tidak memberi tahu kita apakah aktivitas FEC yang dikoreksi stabil, apakah satu jalur membawa sebagian besar kesalahan, atau apakah tingkat kesalahan meningkat seiring dengan pemanasan modul.



Oleh karena itu, pertanyaan penerimaan menjadi lebih sempit dan sulit:apakah sistem yang terinstal mempertahankan margin yang cukup dalam kondisi pengoperasiannya?



100G vs 400G: Mulailah Dengan PHY, Bukan Labelnya

Kesalahan pertama dalam aAlur kerja pengujian jaringan optik 100Gmemperlakukan setiap transceiver 100G sebagai arsitektur sinyal yang sama.



Untuk antarmuka-4 jalur NRZ 100G, kualitas-sinyal dan pengukuran jalur yang berguna berbeda dengan penerapan-lambda PAM4 tunggal. IEEE 802.3cd bekerja pada 100GBASE-DR menetapkan tujuan optik PAM4-panjang gelombang tunggal 100 Gb/s 100 Gb/s sepanjang 500 m, yang cukup untuk menunjukkan mengapa "100G=NRZ" tidak lagi menjadi aturan perencanaan yang valid. (IEEE 802.3cd)



Prinsip yang sama berlaku untukpengujian jaringan optik untuk transceiver 400G. 400GBASE-DR4 menggunakan empat jalur optik paralel 100 Gb/s-per-jalur pada jangkauan serat-mode-tunggal sepanjang 500 m. Arsitektur jalur segera mengubah nilai pemecahan masalah dari angka agregat: satu jalur optik yang terdegradasi dapat disembunyikan di dalam hasil gabungan yang tampaknya dapat diterima. Pekerjaan lambda 100 Gb/s IEEE mendokumentasikan teknologi PAM4 100 Gb/s PAM4-per-jalur untuk kelas 500 m yang digunakan oleh 100GBASE-DR dan 400GBASE-DR4.



Untuk perencanaan ujian praktik, pisahkan tiga skenario.

400G QSFP-DD optical transceivers for high-speed Ethernet optical network acceptance testing



Empat-jalur 100G NRZ:dimulai dengan PMD yang berlaku, kekuatan jalur,-kondisi jalur fisik, dan-pengukuran kualitas sinyal-NRZ yang sesuai. Jangan menambahkan metrik khusus PAM4 hanya karena port berjalan pada 100G.



100G tunggal-lambda PAM4:Arsitektur FEC dan perilaku pemancar/penerima PAM4 menjadi sentral. Di sini, perilaku pra-FEC dan kriteria kualitas-pemancar PAM4 yang berlaku lebih penting daripada meneruskan daftar periksa 100G lama tanpa perubahan.



400G PAM4:menghubungkan kondisi-jalur fisik dengan penghitung FEC dan perilaku per-jalur. Gabungan angka BER berguna untuk pelaporan tren, namun distribusi tingkat jalur biasanya lebih berguna ketika mengisolasi jalur marjinal.



Oleh karena itu, kecepatan data yang tercetak pada modul adalah titik awalnya. PMD aktual, modulasi, mode FEC, pemetaan jalur, dan implementasi host menentukan apa yang harus diukur.



Kunci Variabel Sebelum Mengukur



Garis dasar pengujian yang dapat diulang harus cukup detail agar dapat direproduksi oleh teknisi lain.



Sebelum membersihkan penghitung, mengganti modul, atau membersihkan konektor, catat SKU transceiver, baik platform host maupun port fisik, versi NOS/firmware, mode FEC yang dikonfigurasi, jenis serat, jenis konektor, panjang jalur, pengaturan breakout, suhu modul, kondisi sekitar, pola lalu lintas, dan stempel waktu saat penghitung disetel ulang.



Kami merekomendasikan untuk menyimpan data dasar sebelum intervensi pertama.



Mengubah pengaturan modul, port, patch serat, dan FEC pada langkah pemecahan masalah yang sama dapat memulihkan layanan, namun hal ini menghilangkan bukti yang diperlukan untuk menentukan apa yang sebenarnya memperbaiki kesalahan. Ubah satu variabel, jalankan kembali jendela pengukuran yang sama, dan bandingkan dengan garis dasar yang disimpan.



Ada perbedaan lain yang perlu didokumentasikan karena mencegah argumen di kemudian hari dalam tinjauan penerapan. Setiap keputusan numerik harus termasuk dalam salah satu dari tiga tingkat bukti.



Batas spesifikasiadalah spesifikasi modul IEEE PMD, MSA, atau persisnya yang berlaku. Melewatinya adalah masalah kepatuhan.Kelompok penjaga proyekadalah aturan penerimaan internal yang sengaja dibuat lebih ketat daripada spesifikasi formal.Tren yang diamatimenggambarkan pergerakan terhadap waktu, suhu, atau beban lalu lintas bahkan ketika setiap nilai absolut tetap berada dalam spesifikasi.



Jangan memberi label pita pengaman internal sebagai batas IEEE. Sebaliknya, jangan mengabaikan tren yang memburuk hanya karena sampel terbaru belum melewati batas formal.



Langkah 1: Periksa Jalur Optik Sebelum Menguji Modul



Verifikasi-jalur fisik harus dilakukan sebelum pertukaran modul berulang.



Untuk serat terpasang, pengujian Tingkat 1 mencakup kehilangan, panjang, dan polaritas; Tingkat 2 menambahkan informasi OTDR yang dapat melokalisasi peristiwa dan memberikan visibilitas lebih dalam mengenai kontributor kerugian dan kehilangan pengembalian optik. Panduan pengujian-serat TIA juga memperlakukan pemeriksaan konektor sebagai bagian dari proses pengujian-lapangan. (Konsorsium Teknologi Serat Optik TIA)



OTDR optical fiber link testing for loss and event localization in 100G and 400G networks



Perbedaan tersebut penting dalam pekerjaan 100G dan 400G. Hasil OLTS memberi tahu Anda apakah redaman-ke-end memenuhi anggaran yang diinginkan; jejak OTDR berguna ketika Anda perlu mengetahuinyaDi manaperistiwa abnormal terjadi. Pengukuran tidak boleh ditafsirkan sebagai pengganti pemeriksaan permukaan ujung konektor itu sendiri.



Di dalampengujian jaringan optik untuk transceiver 400G, jalur MPO/MTP juga memerlukan pemeriksaan polaritas dan-korespondensi jalur. Jika satu jalur 400G mengumpulkan lebih banyak aktivitas FEC dibandingkan jalur lainnya, petakan jalur tersebut kembali ke jalur pasif sebelum mengganti setiap perangkat aktif dalam tautan.



Pengukuran total daya atau rugi-rugi dapat tetap dapat diterima sementara kerusakan spesifik pada konektor, refleksi, tikungan, atau lajur akan menghabiskan margin. Itulah sebabnya memulai pemecahan masalah dengan "coba transceiver lain" biasanya merupakan langkah pertama yang tidak efisien.



Langkah 2: Ukur Daya Optik, Lalu Hitung Ruang Kepala



Langkah daya-optik harus mengubah "Daya Rx berada dalam jangkauan" menjadi pernyataan margin yang dapat diukur.



Mulailah dengan batasan SKU dan PMD yang tepat. Catat data Tx dan Rx dari DDM/DOM, lalu-periksa ulang pengukuran penerimaan kritis dengan peralatan yang dikalibrasi ketika proyek memerlukan verifikasi kehilangan atau-ruang kepala penerima yang akurat.



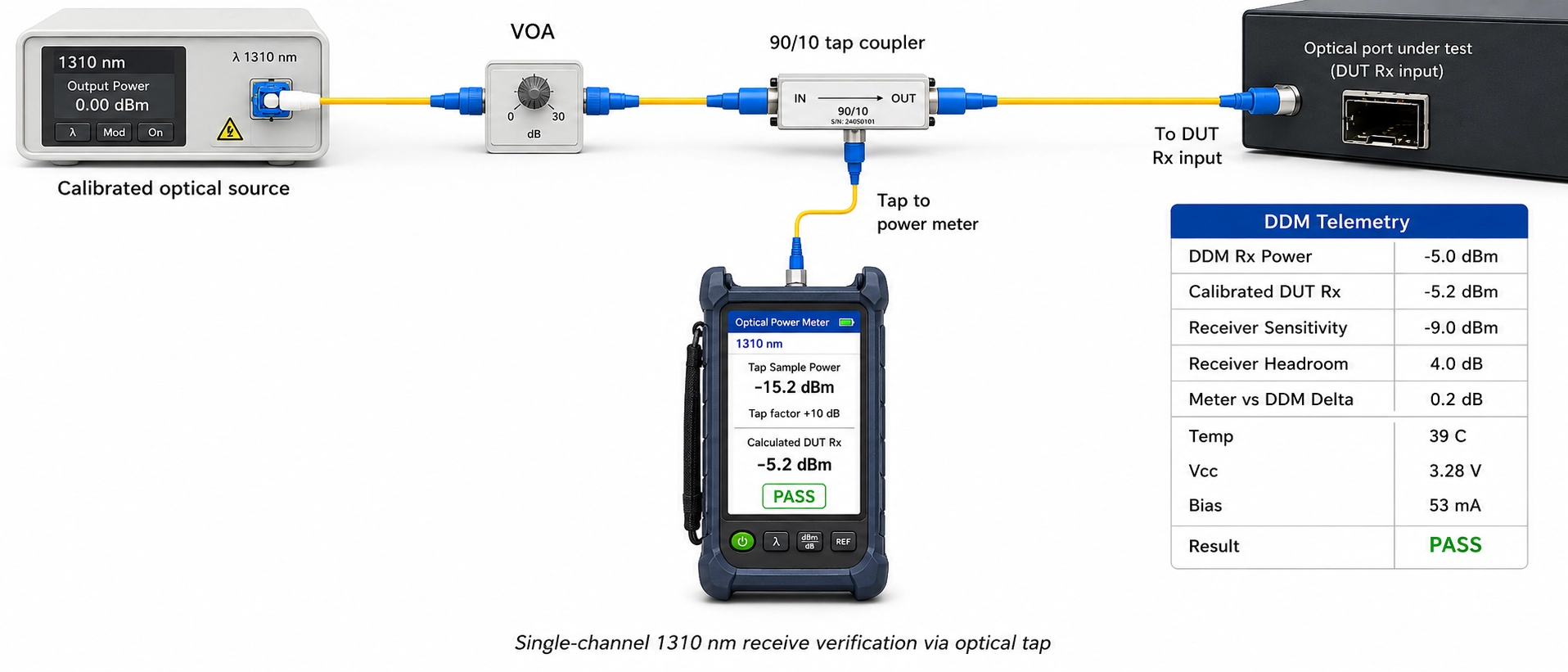

Optical power meter verifying DDM telemetry and receiver headroom during optical network acceptance testing



Perhatikan contoh ilustratif. Asumsikan batas penerima yang berlaku untuk kasus uji tertentu adalah−9,0 dBm, sementara meteran yang dikalibrasi muncul−5,4dBmdi penerima. Ruang kepala-sisi penerima adalah 3,6 dB. Jika DDM melaporkan secara bersamaan−4,6dBm, perbedaan DDM-ke-meter adalah 0,8 dB. Angka-angka ini sengaja dibuat sebagai ilustrasi;−9,0 dBm bukan merupakan ambang batas universal 100G atau 400G, dan batas yang benar harus berasal dari spesifikasi PMD/modul yang sebenarnya.



Perhitungan itu lebih berguna daripada "power pass" biner. Ini memisahkan batas formal dari ruang kepala yang tersisa dan juga mencatat apakah telemetri modul cukup sesuai dengan referensi yang dikalibrasi untuk tujuan penggunaan.



Jika DDM menyatakan bahwa receiver dalam keadaan sehat namun pengukuran eksternal tidak sesuai, catat perbedaannya daripada diam-diam memilih nomor mana yang terlihat lebih baik.



Logika yang sama berlaku untukPengujian daya optik 100G QSFP28sebagai pengukuran teknis meskipun tidak digunakan di sini sebagai varian kata kunci SEO yang terpisah. Spesifikasi Tx/Rx khusus SKU adalah otoritasnya; DDM adalah sumber diagnostik berkelanjutan; pengukuran yang dikalibrasi adalah referensi ketika penerimaan memerlukan data daya yang dapat dilacak.



Angka kedua juga penting: perkiraan kehilangan jalur. Jika nilai penerima yang diukur tiba-tiba mendekati batas, bandingkan kehilangan serat, konektor, dan sambungan aktual dengan desain daripada langsung berasumsi keluaran pemancar lemah.



Oleh karena itu, keluaran praktis dari langkah ini harus berisi batas yang berlaku, pengukuran yang dikalibrasi, pembacaan DDM, delta DDM, perilaku jalur yang diharapkan, dan pita pengaman proyek apa pun yang telah disepakati sebelumnya.



Langkah 3: Gunakan-Uji Kualitas Sinyal yang Cocok dengan Modulasi



Untukpengujian jaringan optik dengan analisis FEC, PAM4 dan NRZ tidak boleh dipaksa melalui alur kerja dengan kualitas-pemancar yang sama.



Untuk PMD NRZ yang berlaku, perilaku mata/masker tetap berguna untuk karakterisasi pemancar. Untuk PMD PAM4, TDECQ adalah kelas metrik kualitas pemancar yang relevan jika spesifikasi Ethernet yang berlaku memerlukannya; IEEE 802.3bs bekerja secara eksplisit mengembangkan metodologi TDECQ untuk 400GBASE-DR4. (IEEE 802.3bs)



PAM4 Eye Diagram showing multi-level signal modulation for 400G optical network testing



Pertanyaan lapangan yang lebih berguna adalahkapan harus melakukan eskalasi ke TDECQ.



Jika tautan PAM4 yang diterapkan tiba-tiba mengembangkan FEC tinggi di satu jalur sementara kegagalannya berkorelasi dengan jalur MPO tertentu, mulailah dengan konektor, pemetaan jalur, dan uji pertukaran terkontrol. Menjalankan pengujian kualitas-pemancar secara penuh terlebih dahulu tidak mungkin mengisolasi domain kesalahan yang paling sederhana.



Jika kelainan mengikuti pemancar modul yang sama melintasi jalur yang diketahui-baik atau muncul di lebih dari satu host yang dikontrol sementara bukti jalur-pasif dan daya tetap stabil, karakterisasi-kualitas pemancar menjadi langkah berikutnya yang jauh lebih kuat. Hal yang sama berlaku ketika kualifikasi memerlukan pembuktian pemancar itu sendiri terhadap PMD yang berlaku.



Aturan pengambilan keputusan ini mencegah TDECQ menjadi nomor laporan-bidang dekoratif. Hal ini berguna jika hipotesis kesalahan atau tujuan kepatuhan sebenarnya menyangkut kualitas pemancar PAM4.



Langkah 4: Pengujian Jaringan Optik Dengan Analisis BER dan FEC



BER dan FEC harus dibaca sebagai rangkaian bukti.



Mulailah dengan perilaku error mentah atau pra-FEC saat platform mengeksposnya. Kemudian periksa aktivitas FEC yang telah diperbaiki, kata kode atau kesalahan-postingFEC yang tidak dapat diperbaiki, distribusi jalur, perilaku kehilangan CRC/frame-, dan yang terakhir, dampak layanan.



Untukpersyaratan BER pengujian jaringan optik, aturan yang paling penting adalah bahwa tidak ada ambang batas BER tunggal yang boleh disalin di sistem 100G NRZ, 100G PAM4, dan 400G PAM4 tanpa memeriksa arsitektur yang berlaku. RS(544,514) sendiri menyediakan satu jangkar numerik yang berguna: kode tersebut memiliki 30 simbol paritas dan dapat mengoreksi hingga 15 simbol 10-bit yang salah dalam sebuah kata kode. Artinya, link yang diterapkan dapat diterima masih bergantung pada PHY yang ditentukan dan margin operasi yang diperlukan.



Oleh karena itu, nilai-FEC pasca-0 adalah hasil-kualitas layanan, bukan pengukuran margin yang lengkap. Jika kata kode yang dikoreksi meningkat tajam saat tautan menghangat, atau jika sebagian besar kesalahan terkonsentrasi pada satu jalur, tautan tersebut memberi Anda informasi sebelum paket hilang muncul.



Untuk laboratoriumPengujian BER transceiver 400G, FEC-validasi sadar bisa lebih dari sekadar membaca penghitung port. Ethernet Alliance menjelaskan pengujian penerima yang ditekankan di mana satu jalur dimuat dengan pola kode FEC-tekanan sementara jalur lainnya membawa pola selaras yang dikodekan dengan benar; pendekatan yang sama dapat mengekspos BER mentah per jalur, kepadatan kesalahan, dan korelasi jalur. Hal ini lebih mendekati pengujian margin daripada satu hasil "lalu lintas yang dilewati".



Zero post-Kesalahan FEC masih dapat menyembunyikan tautan yang lemah





Tautan tanpa postingan-kesalahan FEC masih memerlukan margin koreksi yang signifikan.



Kondisi yang memutuskan apa yang harus dilakukan selanjutnya adalahtren kesalahan sebelum-FEC/dikoreksi-. Koreksi tingkat-rendah yang stabil pada interval terkontrol adalah keadaan diagnostik yang berbeda dari beban koreksi yang dipercepat seiring suhu, gangguan konektor, atau satu jalur tertentu.



BER agregat dapat menyembunyikan satu jalur lemah





Untuk multi-jalur 400G, periksa distribusi jalur setiap kali host memaparkannya.



Jika satu jalur memburuk sementara jalur lainnya relatif stabil, prioritaskan jalur optik jalur tersebut, posisi konektor, saluran modul, dan pertukaran port/modul yang terkontrol. Jika semua jalur naik bersamaan, perluas hipotesis kesalahan ke arah variabel umum seperti perilaku termal lebar modul, konfigurasi sisi host, atau masalah integritas sinyal level sistem.



Itulah penilaian yang belum diselesaikan oleh kata-kata asli "kelas masalah yang berbeda".



Langkah 5: Ulangi Pengujian Setelah Tautan Mencapai Suhu Pengoperasian



Waktu-mulai yang dingin-selama lima menit adalah bukti lemah bahwa tautan diharapkan berjalan terus-menerus.



Untuk validasi lapangan, tentukan jendela observasi berulang dan catat data yang sama di setiap titik. Prosedur proyek praktis dapat mengambil sampel dasar, 30 menit, dan 60 menit. Titik waktu tersebut adalah contoh operasional,bukan persyaratan penerimaan IEEE.



Ilustrasi tren codeword yang dikoreksi-menunjukkan mengapa kemiringan itu penting. Misalkan sebuah tautan mencatat 10.000 peristiwa yang dikoreksi pada awal, 12.000 setelah 30 menit, dan 13.000 setelah 60 menit dalam profil lalu lintas yang sama. Bandingkan dengan tautan kedua yang berpindah dari 10.000 ke 40.000 dan kemudian 160.000 dalam interval yang sama. Nilai absolut dalam contoh ini bukanlah batas lulus/gagal; pola pertumbuhan kedua adalah alasan untuk menyelidiki margin di bawah suhu.



Tingkat koreksi yang semakin cepat seiring dengan kenaikan suhu adalah sinyal marginalitas.



Keputusan selanjutnya bergantung pada bagaimana kesalahan didistribusikan. Jika semua jalur naik bersamaan seiring kenaikan suhu, selidiki variabel termal umum, lebar modul, host, dan konfigurasi. Jika satu jalur mendorong sebagian besar peningkatan, kembalilah ke jalur/jalur/saluran modul yang sesuai sebelum menyalahkan seluruh antarmuka. Batasan kondisi itulah yang mengubah peringatan termal umum menjadi aturan isolasi-kesalahan yang dapat digunakan.



Catat suhu di sebelah penghitung kesalahan. Tangkapan layar BER atau FEC tanpa suhu modul dan waktu pengujian yang telah berlalu akan kurang berguna ketika seseorang kemudian mencoba mereproduksi kesalahan tersebut.



Mengatasi Masalah Link 100G/400G Saat Nomornya Salah



Urutan pemecahan masalah yang berguna berpindah dari gejala ke pengujian yang dapat membedakan domain kesalahan.



  • Daya Rx rendah:periksa dan bersihkan konektor, verifikasi kehilangan jalur{0}}pasif, dan bandingkan daya pemancar di ujung yang berlawanan. Jika pengukuran eksternal normal namun DDM tetap tidak normal, selidiki jalur telemetri/pelaporan daripada memperlakukan nilai DDM sebagai kebenaran yang dikalibrasi.

  • Kekuatan Rx normal dengan FEC tinggi:periksa distribusi jalur, kondisi konektor, konfigurasi FEC, kecocokan modulasi/PMD, dan suhu. Daya rata-rata normal tidak menghilangkan-kualitas sinyal atau gangguan-jalur tertentu.

  • Satu jalur jauh lebih buruk:petakan jalur ke jalur pasif dan saluran modul, lalu ubah satu variabel pada satu waktu. Kesalahan yang mengikuti titik modul ke arah yang berbeda dari yang tersisa pada posisi serat atau port host.

  • CRC pada antarmuka hilir:menghubungkan penghitung hulu, arah lalu lintas, dan bukti FEC sebelum mengganti optik yang terpasang pada port yang menampilkan CRC. Tempat terjadinya kesalahan tidak secara otomatis merupakan tempat asal kesalahan tersebut.

  • Tutup tautan setelah-pemanasan:menghubungkan peristiwa tersebut dengan suhu modul, daya optik, tren FEC yang dikoreksi, dan perilaku jalur, bukan hanya mengandalkan-log bidang kendali.

  • Modul pengganti berperilaku sama:berhenti bersepeda melalui modul. Kembali ke jalur serat, port host, konfigurasi, dan hipotesis interoperabilitas.



Urutan di atas memberi tahu Anda apa yang harus diperiksa terlebih dahulu; memang demikianbukanmemberi tahu Anda bahwa setiap kasus "Rx normal/FEC tinggi" memiliki akar permasalahan yang sama. Variabel yang mengubah tindakan berikutnya adalah apakah gangguan mengikuti modul, tetap berada pada jalur/jalur optik, atau tetap berada pada port host setelah pertukaran satu-variabel terkontrol.



Untuk isolasi modul/serat/host yang lebih dalam setelah pemisahan pertama diketahui, gunakanpengujian jaringan optik untuk pemecahan masalah transceiveralur kerja.



Di sinilah bukti proyek langsung-menjadi lebih berharga dibandingkan tabel pemecahan masalah umum lainnya. Tangkapan layar nyata yang menunjukkan jalur mana yang dipindahkan, pada suhu berapa, setelah pertukaran mana, merupakan bukti yang lebih kuat daripada paragraf yang menyatakan bahwa "banyak faktor yang dapat menyebabkan kesalahan FEC".



Bangun Catatan Penerimaan di Sekitar Tingkat Bukti



Untukpengujian jaringan optik untuk transceiver 100G, serta tautan 400G, catatan penerimaan produksi harus memungkinkan teknisi lain merekonstruksi alasan tautan tersebut ditandatangani.



Gunakan tiga tingkat bukti secara konsisten: thebatas spesifikasimendefinisikan kepatuhan formal, itukelompok penjaga proyekmenentukan berapa banyak margin tambahan yang diperlukan penerapan Anda, dantren yang diamatimenunjukkan apakah tautan tetap stabil terhadap waktu, lalu lintas, dan suhu.



Untuk tautan 100G/400G, catatan penerimaan harus mencakup hal berikut:



  1. Dasar konfigurasi:SKU transceiver yang tepat, host, port, firmware/NOS, mode FEC, konfigurasi breakout, dan status pengkodean yang relevan.

  2. Jalur fisik:status inspeksi, verifikasi konektor/polaritas, jenis dan panjang serat, dan bukti kehilangan/OTDR jika jalur memerlukannya.

  3. Kekuatan optik:Pembacaan Tx/Rx, pemeriksaan silang-yang dikalibrasi jika diperlukan, batas penerima/pemancar yang berlaku, dan sisa ruang proyek.

  4. Kualitas sinyal:NRZ- atau PAM4-bukti kualitas pemancar yang sesuai ketika PMD atau hipotesis kesalahan memerlukannya.

  5. BER/FEC:perilaku mentah atau pra-FEC jika tersedia, aktivitas yang dikoreksi dan tidak dapat diperbaiki, distribusi per-jalur, interval pengamatan, dan kondisi lalu lintas.

  6. Perilaku termal:suhu di setiap titik pengukuran ditambah arah dan laju kesalahan-penghitung perubahan.

  7. Interoperabilitas:bukti dari kombinasi host/modul/jalur yang sebenarnya daripada berasumsi bahwa kepatuhan spesifikasi independen membuktikan setiap kombinasi sistem. Pengujian 400G multi-vendor oleh OpenZR+ telah menunjukkan mengapa peristiwa interoperabilitas-tingkat sistem menggunakan beberapa modul, router, dan tautan optik daripada hanya mengandalkan kepatuhan komponen individual. (OpenZR+MSA)

  8. Ketertelusuran:stempel waktu,{0}}identifikasi peralatan pengujian jika relevan, sumber ambang batas, dan orang/tim yang bertanggung jawab atas peninjauan.



Daftar periksa ini sengaja dibukaApacatatan penerimaan yang kuat berisi. Bagian yang sejujurnya tidak dapat direduksi menjadi satu tabel web umum adalah bukti margin spesifik host- dan SKU-di balik penerapan tertentu.



Berikut adalah variabel yang biasanya tidak disertakan dalam pernyataan pemasok umum:laporan pengujian pabrik memvalidasi modul berdasarkan kondisi pengujian yang tercatat; itu tidak mensertifikasi jalur serat yang dipasang pelanggan, konfigurasi host, atau lingkungan termal.



Untuk modul yang disediakan oleh FB-LINK, pengujian pabrik sudah mencakup pemeriksaan optik dan BER-terkait, dan laporan pengujian tersedia untuk batch yang berlaku atau nomor seri individual berdasarkan permintaan. Hal ini memberi kita garis dasar-tingkat modul; dikerahkan-penerimaan tautan masih memerlukan pemeriksaan host, fiber, FEC, dan lingkungan yang dijelaskan di atas. Situs FB-LINK saat ini secara eksplisit menjelaskan pengujian pabrik-kekuatan optik,-mata, BER, dan suhu-dan ketersediaan laporan pengujian.



Jika Anda memvalidasi penerapan tertentu, kirimkan kepada kami model sakelar, jenis port, PMD/SKU modul yang diinginkan, jenis serat/konektor, jarak, mode FEC, dan persyaratan suhu. Kita dapat menggunakan masukan tersebut untuk mengidentifikasi bukti pengujian modul yang relevan dan pemeriksaan kompatibilitas alih-alih membalas dengan pernyataan umum "100% diuji".



Untuk penerapan 100G yang ada, opsi modul yang direncanakan tersedia di kamiKisaran 100G QSFP28. Untuk penerapan{1}}kepadatan lebih tinggi, lihat400G QSFP-kisaran DDdan meminta kondisi pengujian yang relevan dengan host dan jangkauan target.



Margin Adalah Keputusan Penerimaan



Praktik terbaik pengujian jaringan optikakan memberi Anda lebih dari sekadar antarmuka hijau dan tangkapan layar Rx power. Indikator tersebut harus menunjukkan batas yang berlaku, ruang kepala yang tersisa, perilaku pra-FEC/FEC, distribusi jalur, dan apakah pengukuran tersebut tetap stabil saat tautan memanas dan membawa lalu lintas yang berkelanjutan.



Tes jaringan optik yang baik menanyakan satu pertanyaan terakhir:seberapa banyak bukti yang kita miliki bahwa tautan ini akan tetap dapat diandalkan sebelum sisa marginnya habis?



Itulah perbedaan antara membuktikan bahwa tautan berfungsi selama pengujian dan membuktikan bahwa tautan tersebut siap untuk diterapkan.

Pertanyaan Umum

Apa perbedaan pengujian jaringan optik untuk transceiver 100G dan 400G?

Pengujian 100G bergantung pada PHY dan format modulasi, sedangkan tautan PAM4 400G umumnya memerlukan analisis yang lebih peka terhadap FEC. Periksa arsitektur modul sebenarnya sebelum memilih BER, FEC, dan-pengujian kualitas sinyal.

Apakah tautan 400G sehat jika tidak menunjukkan kesalahan-FEC?

Belum tentu. Pra-FEC BER, kesalahan FEC yang dikoreksi, distribusi kesalahan tingkat jalur-, dan margin FEC dapat mengungkap tautan marjinal sebelum kesalahan yang tidak dapat diperbaiki muncul.

Kapan TDECQ sebaiknya digunakan dalam pengujian jaringan optik?

TDECQ adalah metrik kualitas-pemancar PAM4, sehingga relevan dengan antarmuka optik PAM4 yang berlaku dibandingkan pengujian masker mata-NRZ tradisional. Persyaratan pastinya harus mengikuti spesifikasi PMD Ethernet yang relevan.

Dapatkah pembacaan daya optik DDM menggantikan pengukur daya optik?

DDM berguna untuk diagnostik dan tren berkelanjutan, namun pengujian penerimaan harus-memeriksa ulang pengukuran daya optik-yang penting dengan peralatan pengujian yang dikalibrasi bila diperlukan verifikasi kerugian atau margin yang akurat.

Mengapa tautan 400G dapat menunjukkan kesalahan FEC yang tinggi meskipun daya optik berada dalam jangkauan?

Daya optik hanyalah salah satu variabel. Pantulan konektor, kualitas sinyal, gangguan spesifik jalur, suhu, dan konfigurasi host/FEC dapat menurunkan BER meskipun daya yang diterima tetap nominal.
