Modul optik Infiniband SDR/DDR/QDR/FDR/EDR/HDR/NDR
Dec 08, 2025|
Apa itu EDR dan FDR?

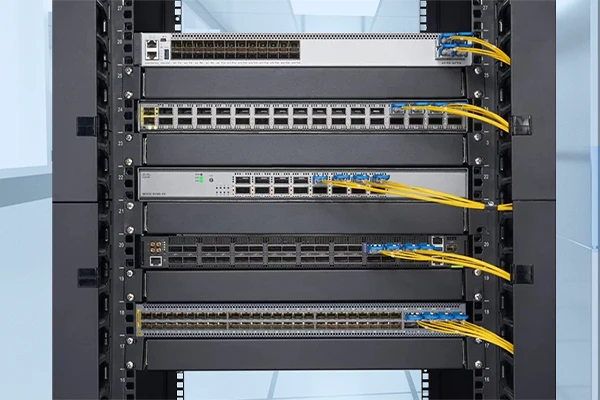

Ada jenismengalihkandi pusat data disebut saklar Infiniband, yang terlihat seperti ini.
Terlepas dari protokol jaringan mereka, misalnyamodul optik, EDR dan FDR mewakili laju sepasang garis diferensial.
| Singkatan | Nama Lengkap | Tarif Garis Diferensial |
|---|---|---|
| SDR | Kecepatan Data Tunggal | 2,5 Gb/dtk |
| DDR | Kecepatan Data Ganda | 5 Gb/dtk |
| QDR | Kecepatan Data Empat Kali Lipat | 10 Gb/dtk |
| FDR | Empat Belas Kecepatan Data | 14 Gb/dtk |
| EDR | Kecepatan Data yang Ditingkatkan | 25 Gb/dtk (sebenarnya 25,78125 Gb/dtk) |
| HDR | Kecepatan Data Tinggi | 50 Gb/dtk (sebenarnya 53,125 Gb/dtk) |
NDR - Kecepatan Data Berikutnya, kecepatan ini masih belum diketahui, ini adalah kecepatan generasi berikutnya.
Dalam modul optik 100G kami, ada kategori yang disebut CXP. C adalah singkatan dari 12 dalam heksadesimal, X untuk 10 dalam angka Romawi, dan P adalah singkatan dari hot-swappable.
Modul jenis ini dapat digunakan di QDR (Quick DR) Infiniband, yang merupakan saluran tunggal dengan kecepatan 10 Gb/s.
Ada 12 saluran, total 120 Gb/s.
Lalu ada QSFP28 yang bisa digunakan untuk EDR dengan kecepatan saluran tunggal 26Gb/s. Q memiliki 4 saluran, dengan total 104 Gb/s.
Jika kita mengubah Infinband menjadi modul optik, kita dapat melihatnya seperti ini:
| Jenis Tarif | Saluran Tunggal (Gb/dtk) | 4 Saluran (Gb/dtk) | 12 Saluran (Gb/dtk) |
|---|---|---|---|
| SDR | 2.5 | 10 | 30 |
| DDR | 5 | 20 | 60 |
| QDR | 10 | 40 | 120 |
| FDR | 14 | 56 | 168 |
| EDR | 26* | 104 | 312 |
| HDR | 50* | 200 | 600 |
Jenis inimengalihkantidak mencakup sebagian besar pusat data. Dari modul optik 100G di pusat data, sekitar 4% digunakan untuk Infiniband, dan sebagian besar adalah switch Ethernet.
