Modul transceiver optik
Aug 12, 2025| Modul transceiver optik
Landasan infrastruktur jaringan perusahaan modern, memungkinkan transmisi data kecepatan - yang tinggi di seluruh jaringan serat optik.
100G+
Laju data maksimum
99%
Ketersediaan jaringan
10M+
Modul digunakan secara global
500+
Klien perusahaan
Tulang punggung jaringan perusahaan modern
Dalam hyper - saat ini yang terhubung dengan lansekap bisnis, modul transceiver optik berdiri sebagai landasan infrastruktur jaringan perusahaan. Perangkat canggih ini memungkinkan transmisi data kecepatan - yang tinggi di seluruh jaringan serat optik, mendukung operasi bisnis kritis.
Perusahaan modern bergantung pada teknologi modul transceiver optik untuk mempertahankan keunggulan kompetitif melalui solusi konektivitas bandwidth yang andal, tinggi -. Perangkat ini mendukung segala sesuatu mulai dari komputasi awan dan analisis data besar hingga platform komunikasi dan virtualisasi terpadu.
Komputasi awan
Mengaktifkan transfer data yang mulus antara sistem perusahaan dan penyedia layanan cloud.
Analisis data besar
Memfasilitasi pemrosesan cepat dan analisis dataset besar di seluruh sistem terdistribusi.
Komunikasi Terpadu
Mendukung - High Konferensi Video Berkualitas dan Alat Kolaborasi Waktu NYATA -.
Platform virtualisasi
Memungkinkan komunikasi yang efisien antara mesin virtual dan host.
Memahami Teknologi Modul Transceiver Optik
Perangkat canggih ini mengintegrasikan beberapa presisi - komponen rekayasa yang bekerja dalam harmoni yang sempurna untuk mengaktifkan komunikasi optik kecepatan {{1} {1} tinggi.
Komponen inti dan arsitektur
Modul transceiver optik mengintegrasikan beberapa presisi - komponen rekayasa yang bekerja dalam harmoni yang sempurna untuk dikonversi antara sinyal listrik dan optik.
Transmitter Optical Sub - Assembly (TOSA)
Mengubah sinyal listrik menjadi sinyal optik melalui diodes laser atau vcsels (vertikal - permukaan rongga - memancarkan laser), menyediakan sumber cahaya untuk transmisi data.
Receiver optical sub - Assembly (ROSA)
Melakukan operasi terbalik, memanfaatkan fotodiodes untuk mengonversi sinyal cahaya yang masuk kembali menjadi data listrik yang dapat diproses oleh peralatan jaringan.
Unit Mikrokontroler
Mengelola pemrosesan sinyal, pemantauan, dan fungsi diagnostik melalui Digital Diagnostic Monitoring Interface (DDMI), memastikan kinerja yang optimal.
Antarmuka Pemantauan Diagnostik Digital (DDMI)
Sistem canggih ini secara terus -menerus melacak parameter operasi kritis untuk memastikan kinerja optimal dari setiap modul transceiver optik dalam penyebaran perusahaan:
Pemantauan suhu
Real - pelacakan waktu suhu operasi untuk mencegah panas berlebih
Regulasi tegangan
Pengukuran Tegangan Pasokan Berkelanjutan untuk Operasi yang Stabil
Laser Bias Current
Kontrol Parameter Operasi Laser yang Tepat
Daya yang ditransmisikan
Pemantauan tingkat daya optik output
Menerima kekuatan
Pengukuran kekuatan sinyal optik yang masuk
Ambang batas alarm
Peringatan Otomatis untuk Out - dari - Kondisi spesifikasi
Membentuk faktor dan standar evolusi
Jaringan perusahaan menggunakan berbagai faktor bentuk modul transceiver optik, masing -masing dirancang untuk aplikasi spesifik dan persyaratan kinerja.
SFP
Bentuk kecil - factor pluggable
Hingga 1Gbps
Modul kompak yang lazim dalam penyebaran lapisan akses perusahaan. Hot - SWappable Design mereka memungkinkan fleksibilitas jaringan dan prosedur pemeliharaan yang disederhanakan.
Hot - swappable
Konsumsi daya rendah
Kompatibilitas luas
SFP+
SFP yang ditingkatkan
10Gbps
Pekerja keras distribusi perusahaan dan lapisan inti. Kompatibilitas mundur mereka dengan port SFP memberikan perlindungan investasi sambil memungkinkan peningkatan kecepatan jaringan.
Kompatibel ke belakang
Kepadatan pelabuhan tinggi
Biaya - Solusi 10g Efektif
SFP28
25G SFP
25Gbps
Modul -modul ini membahas tuntutan bandwidth yang berkembang dari pusat data modern dan lingkungan komputasi kinerja {0} {{0} {{{0 {{{{0 {{0
Kepadatan tinggi
Daya rendah
Ideal untuk 25G Ethernet
QSFP+
Formulir quad kecil - factor pluggable
40Gbps
Quad Small Form - Factor Modul pluggable menghasilkan {- konektivitas kecepatan tinggi, spine pendukung - arsitektur daun dan penyebaran sakelar kepadatan {3} {3} tinggi.
Jalur 4x10g
Bandwidth agregat
Untuk tulang punggung pusat data
QSFP28
QSFP yang ditingkatkan
100Gbps
Generasi berikutnya dari quad kecil bentuk - factor pluggable modules, menyediakan konektivitas 100Gbps untuk jaringan perusahaan kinerja - tinggi.
Jalur 4x25g
Tinggi - kecepatan backplane
Daya hemat
Qsfp - dd
QSFP kepadatan ganda
400Gbps+
Standar yang muncul untuk Ultra - High - Konektivitas kecepatan, dirancang untuk memenuhi persyaratan bandwidth masa depan dari jaringan perusahaan generasi berikutnya -.
Jalur 8x50g
Maju kompatibel
Kepadatan tertinggi
Keunggulan manufaktur
Proses produksi dan langkah -langkah kontrol kualitas yang memastikan kinerja tertinggi dan keandalan modul transceiver optik.
Teknik manufaktur canggih
Die Bonding
Dioda dan fotodioda laser secara tepat melekat pada substrat menggunakan emas - ikatan eutektik timah atau perekat epoksi, memastikan kinerja listrik dan termal yang stabil.
Ikatan kawat
Sambungan listrik dibuat menggunakan kabel emas atau aluminium dengan diameter sekecil 25 mikrometer, membutuhkan presisi ekstrem dan otomatisasi canggih.
Penyelarasan lensa
Langkah manufaktur kritis di mana teknik penyelarasan aktif memanfaatkan pengukuran daya optik - yang nyata untuk mencapai efisiensi kopling melebihi 70%.
Kemampuan manufaktur presisi
Pilih otomatis - dan - Tempatkan komponen posisi sistem dengan sub - akurasi mikron
Robotika canggih memastikan perakitan yang konsisten di seluruh batch produksi
Inspeksi kualitas inline di setiap tahap manufaktur
Tinggi - volume kemampuan produksi tanpa kompromi presisi
Sistem kontrol lingkungan mempertahankan suhu dan kelembaban yang optimal
Kepatuhan dengan standar manufaktur internasional
Teknologi Pengemasan dan Integrasi
Penyegelan dan perlindungan hermetis
Penyegelan Hermetik melindungi komponen optik yang sensitif dari faktor lingkungan yang dapat menurunkan kinerja dari waktu ke waktu.
Ke - dapat kemasan
Garis besar transistor Kemasan dapat memberikan perlindungan yang kuat untuk komponen laser dan fotodiode diskrit, memastikan keandalan jangka panjang - di lingkungan yang keras.
Box - Ketik kemasan
Mengakomodasi sirkuit terintegrasi dan komponen pasif dalam perumahan modul transceiver optik, memberikan solusi lengkap dalam faktor bentuk kompak.
Penyegelan dan perlindungan hermetis
Manajemen termal yang efektif sangat penting untuk mempertahankan kinerja yang optimal dan memperpanjang umur modul transceiver optik.
Panas Tenggelam Terpadu
Dirancang untuk menghilangkan panas secara efisien dari komponen kritis, mencegah pelambatan termal dan degradasi kinerja.
Bahan Antarmuka Termal
Bahan canggih memastikan perpindahan panas yang efisien antara komponen dan heat sink, menjaga suhu operasi yang stabil.
Integrasi fotonik silikon
Teknik pengemasan revolusioner memungkinkan kepadatan yang lebih tinggi dan konsumsi daya yang lebih rendah melalui integrasi monolitik komponen optik dan elektronik.
Optimasi kinerja dalam penyebaran perusahaan
Memastikan kinerja maksimum, keandalan, dan efisiensi modul transceiver optik dalam lingkungan perusahaan dunia nyata -.
Integritas sinyal dan perhitungan anggaran tautan
Arsitek Jaringan Enterprise harus secara hati -hati menghitung anggaran tautan saat menggunakan solusi modul transceiver optik. Anggaran tautan mencakup semua faktor yang mempengaruhi kekuatan sinyal dari pemancar ke penerima.
Komponen Anggaran Tautan Utama
Output daya pemancar
Sensitivitas penerima dan rentang dinamis

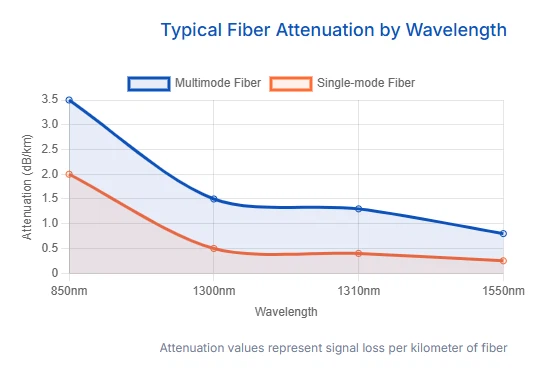

Atenuasi serat (biasanya 3,5dB/km pada 850nm dan 1,5dB/km pada 1300nm)
Kerugian konektor dan sambungan
Margin keselamatan untuk faktor lingkungan dan penuaan
Manajemen dispersi
Dispersi kromatik dan jarak dispersi modal jarak transmisi, terutama dalam penyebaran serat multimode.
Kompensasi Dispersi Elektronik (EDC)
Forward Error Correction (FEC)
Seleksi panjang gelombang yang dioptimalkan
Konsumsi Daya dan Manajemen Termal
Jaringan perusahaan modern menuntut energi - solusi yang efisien untuk mengurangi biaya operasional dan dampak lingkungan. Terbaru - generasi desain modul transceiver optik menggabungkan proses CMOS canggih dan desain sirkuit yang dioptimalkan untuk meminimalkan konsumsi daya.
Konsumsi Daya Khas
SFP (1G) ~ 1W
SFP+ (10g) ~ 1.5W
SFP28 (25G) ~ 2.5W
QSFP28 (100G) ~ 3.5W
Pertimbangan Desain Termal
Rentang suhu sekitar dan faktor penggeringan termal
Pola aliran udara di dalam rak peralatan dan penutup
Kemampuan disipasi panas dari infrastruktur sekitarnya
Industri - varian suhu mendukung -40 derajat untuk {+85 gelar operasi
Integrasi Arsitektur Jaringan
Lapisan 2 dan Lapisan 3 Pertimbangan
Modul transceiver optik yang diintegrasikan dengan mulus dengan switching perusahaan dan infrastruktur perutean, mendukung semua protokol jaringan standar.
Dukungan Protokol Standar
Penandaan VLAN, agregasi tautan (LACP), dan protokol spanning pohon beroperasi secara transparan di seluruh tautan optik.
Kualitas layanan
Mekanisme QoS memastikan prioritas aliran lalu lintas kritis di seluruh tautan optik.
Integrasi SDN
Perangkat lunak - Arsitektur jaringan yang ditentukan memanfaatkan data diagnostik transceiver optik untuk optimasi jaringan dinamis.
Desain redundansi dan ketersediaan tinggi
Enterprise Networks mengimplementasikan penyebaran modul transceiver optik yang berlebihan untuk memastikan kesinambungan bisnis dan meminimalkan waktu henti.
Konfigurasi Redundansi
Aktif - aktif dan aktif - konfigurasi pasif memberikan kemampuan failover dengan sub - waktu konvergensi kedua.
Agregasi tautan
Grup agregasi tautan mendistribusikan lalu lintas di beberapa tautan optik, menyediakan redundansi dan peningkatan bandwidth.
Switching perlindungan optik
Mekanisme termasuk y - perlindungan kabel dan matriks sakelar optik memungkinkan failover otomatis tanpa penundaan pemrosesan sinyal elektronik.
Jaminan ketersediaan
Solusi ini memastikan ketersediaan 99.999% untuk misi - aplikasi perusahaan penting, yang diterjemahkan menjadi kurang dari 5,26 menit downtime per tahun.
Prosedur Pengujian dan Validasi
Pengujian yang ketat memastikan bahwa modul transceiver optik memenuhi spesifikasi kinerja dan standar keandalan.
Protokol uji manufaktur
Burn - dalam pengujian
Modul subjek untuk suhu tinggi dan kondisi operasi maksimum untuk periode yang diperpanjang, mengidentifikasi kegagalan hidup awal - sebelum penyebaran.
Pengujian Tingkat Kesalahan Bit (BER)
Memverifikasi integritas sinyal di seluruh kisaran suhu operasi penuh, memastikan kesalahan - transmisi data gratis dalam semua kondisi yang ditentukan.
Analisis Diagram Mata
Mengevaluasi kualitas sinyal, mengukur parameter termasuk rasio kepunahan, jitter, dan waktu naik/turun untuk memastikan kepatuhan dengan standar industri.
Pengujian Kepatuhan
Memastikan kepatuhan terhadap standar industri seperti IEEE 802.3, SFF - 8472, dan perjanjian multi-sumber (MSA) untuk jaminan interoperabilitas.
Pengujian Penempatan Lapangan
Pre - pengujian penempatan
Memvalidasi kompatibilitas modul transceiver optik dengan infrastruktur yang ada, memastikan integrasi yang mulus dan kinerja optimal.
Pengujian OTDR
Refleksi domain waktu optik mencirikan kondisi tanaman serat, mengidentifikasi masalah potensial sebelum pemasangan modul yang dapat mempengaruhi kinerja.
Pengukuran meter daya
Memverifikasi margin daya optik yang memadai untuk memastikan operasi yang andal selama masa pakai yang diharapkan, akuntansi untuk penuaan komponen dan faktor lingkungan.
Pengujian Loopback & RFC 2544
Pengujian loopback mengkonfirmasi end - ke - konektivitas end, sedangkan pembandingan RFC 2544 mengukur throughput, latensi, dan karakteristik kerugian bingkai di bawah berbagai kondisi lalu lintas.
Teknologi yang muncul dan tren masa depan
Inovasi yang membentuk generasi berikutnya dari teknologi modul transceiver optik dan aplikasinya di jaringan perusahaan.
Revolusi Fotonik Silikon
Teknologi Silikon Photonics berjanji untuk mengubah desain modul transceiver optik dan pembuatan melalui integrasi komponen optik dan elektronik pada chip silikon tunggal.
Mengurangi biaya produksi
Peningkatan kinerja dan keandalan
Didukung oleh pengecoran semikonduktor utama
Optik yang koheren di perusahaan
Teknik deteksi yang koheren, yang sebelumnya terbatas pada long - Haul Telecommunications, memasuki lingkungan perusahaan dan pusat data.
Tingkat transmisi 400Gbps dan 800Gbps
Kompatibilitas ke belakang dengan serat yang ada
Integritas sinyal yang unggul dalam jarak yang lebih jauh
Integrasi Kecerdasan Buatan
Algoritma pembelajaran mesin menganalisis data diagnostik modul transceiver optik untuk memprediksi kegagalan sebelum terjadi dan mengoptimalkan kinerja jaringan.
Pemeliharaan prediktif mengurangi waktu henti
Real - Optimalisasi waktu parameter
Minimalisasi konsumsi energi
Praktik terbaik untuk implementasi perusahaan
Pemilihan dan kualifikasi vendor
Memilih pemasok modul transceiver optik yang andal memerlukan evaluasi menyeluruh dari kemampuan manufaktur, sistem kualitas, dan layanan dukungan.
ISO 9001 dan TL 9000 Sertifikasi
Pengujian kompatibilitas dengan platform jaringan
Daftar vendor yang disetujui (AVLS) yang disetujui
Kemampuan Dukungan Teknis Komprehensif
Setelah - dukungan teknis penjualan
Manajemen Suku Cadang Efektif Saldo Inventarisasi Biaya Inventaris Terhadap Persyaratan Tingkat Layanan Saat merencanakan siklus penyegaran teknologi.
Model statistik untuk prediksi tingkat kegagalan
Just - di - perjanjian pengiriman waktu dengan pemasok
Siklus Refresh Teknologi 5-7 Tahun
Perencanaan kompatibilitas mundur
Setelah - layanan garansi penjualan
Memahami mekanisme kegagalan yang khas dan menggunakan alat diagnostik yang tepat memungkinkan resolusi masalah yang cepat dan memaksimalkan masa hidup modul.
Memantau indikator degradasi laser
Inspeksi dan pembersihan konektor optik reguler
Implementasi Pemantauan DDMI dan SNMP
Analisis Spektrum Optik untuk Sistem DWDM
Mengaktifkan transformasi digital
Modul transceiver optik tetap mendasar bagi evolusi jaringan perusahaan. Ketika bisnis menjalani transformasi digital, perangkat ini memungkinkan kecepatan - yang tinggi, konektivitas yang andal yang diperlukan untuk adopsi cloud, integrasi IoT, dan teknologi yang muncul seperti augmented reality dan kecerdasan buatan.
Melalui inovasi berkelanjutan dalam teknologi modul transceiver optik, perusahaan dapat membangun jaringan yang tidak hanya memenuhi tuntutan saat ini tetapi juga skala untuk mengatasi tantangan masa depan.
